形鋼加工機
アマダ「IW45」

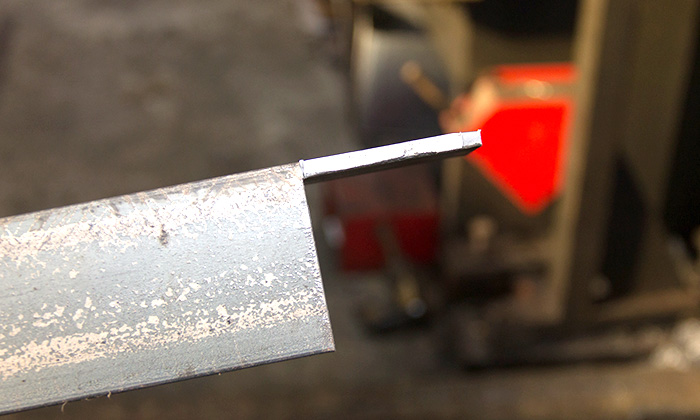

加工事例

アングル鋼、チャンネル鋼、H形鋼、Ｃ形鋼など、各種形鋼の切断・穴あけ・切欠き・曲げ加工が可能な形鋼専用の加工機械です。多種多様なパンチング加工にも柔軟に対応できます。この機械により、難易度の高い、C形鋼のパンチ穴あけや、アングル鋼の切欠きが可能になりました。

最大123mmというロングストロークも大きな特徴で、深絞りや高さのある曲げ加工にが容易になりました。タレットテーブルには最大6種類の金型が搭載できるため、金型交換時間を削減でき、スピーディな納品が可能です。

自動寸法合わせ機能を搭載しているため、正確な加工が可能です。さらに当社では、「3BC300」と同様、加工された商品に間違いがないかオペレーターが目視で商品の長さ・穴位置などをチェックし、図面に指示された符号を記入して出荷します。少しでもお客様に安心を感じていただき、その後のスムーズな作業進行に役立つよう、仕組み化して取り組んでいます。

種類	最小サイズ	最大サイズ （外径mm）
アングル	3Ｘ40Ｘ40	7Ｘ100Ｘ100
チャンネル	5Ｘ50Ｘ100

穴あけ

6φ～25φ
